論文鏈接：https://arxiv.org/pdf/2207.04397.pdf
代碼鏈接：https://github.com/yanx27/2DPASS
1提出背景
由于camera和激光雷達在自動駕駛中能夠捕獲一些互補信息，許多方法通過多模態數據融合方式進行語義分割。然而，基于融合的方法需要成對數據，即具有嚴格點到像素映射的激光雷達點云和2D圖像，作為訓練和推理階段的輸入，這嚴重阻礙了它們?cè)趯?shí)際場景中的應用。因此，論文提出了基于2D先驗輔助語義分割（2DPASS）方法，這是一種通用的訓練方案，用于促進點云上的表示學習。2DPASS充分利用了訓練過程中有著豐富語義信息的2D圖像，然后在沒有嚴格paired數據約束的情況下進行語義分割。實踐中，通過利用輔助模態融合和多尺度融合進行單知識提?。∕SFSKD），2DPASS從多模態數據中獲取更豐富的語義和結構信息，然后將這些信息提取到純3D網絡?；€模型顯示，在配備2DPASS后，僅使用點云輸入即可顯著改善，在兩個大規模公認基準（即SemanticKITTI和NuScenes）上達到了SOTA。
2應用需求
語義分割在大規模室外場景理解中起著至關重要的作用，在自動駕駛和機器人技術中有著廣泛的應用[1-3]。在過去幾年中，研究界投入了大量精力，使用相機圖像[4-7]或激光雷達點云[2，8-12]作為輸入來理解自然場景。然而，由于輸入傳感器的固有局限性，這些單模態方法在復雜環境中會遇到較多挑戰。圖像數據提供密集的顏色信息和細粒度紋理，但它們?cè)谏疃葌鞲蟹矫娌幻鞔_，在弱光條件下不可靠。相比之下，無論光照變化如何，激光雷達都能提供準確和廣泛的深度信息，但只能捕獲稀疏和無紋理的數據。由于攝像機和激光雷達能夠相輔相成，因此最好使用兩個傳感器感知周圍環境。
目前基于融合的方法仍存在以下不可避免的局限性：

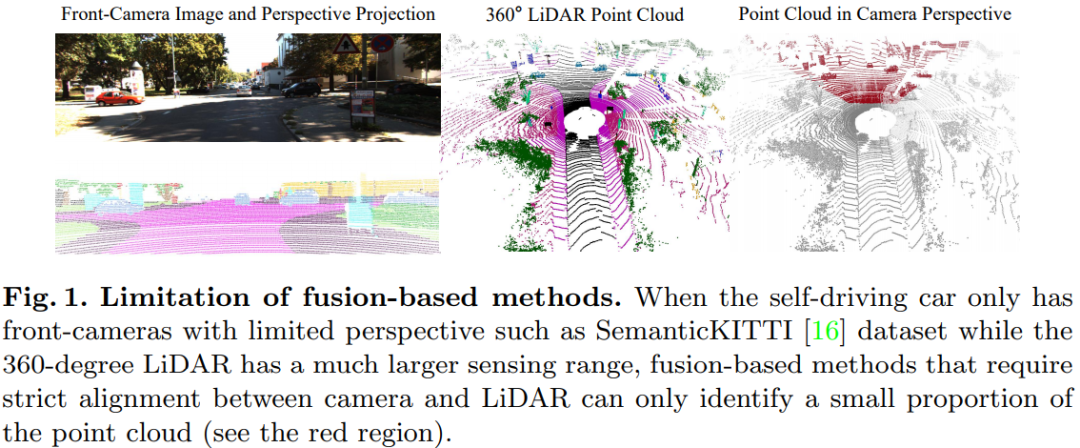

1）由于攝像機和激光雷達之間的FOV（視野）不同，無法為圖像平面外的點建立點到像素的映射，通常，激光雷達和攝像機的視場僅在一小部分重疊（如上圖所示），這大大限制了基于融合的方法的應用；
2） 基于融合的方法在運行時同時處理圖像和點云（通過多任務或級聯方式），因此消耗了更多的計算資源，這給實時應用帶來了很大負擔；
為了解決上述兩個問題，論文重點通過有效的設計，利用圖像和點云來改進語義分割?？紤]到傳感器在場景中移動，與相同時間戳中的圖像相對應的360度激光雷達點云的非重疊部分（參見圖1中右側部分的灰色區域）可以被來自其他時間戳的圖像覆蓋。此外，圖像的密集和結構信息為可見和不可見的點云區域提供了有用的正則化?；谶@些觀察結果，我們提出了一種“與模型無關”的訓練方案，即2D先驗輔助語義分割（2DPASS），以增強任何3D語義分割網絡的表示學習；
一方面，對于上述非重疊區域，2DPASS將純點云作為輸入來訓練分割模型；另一方面，對于具有良好對齊點到像素映射的子區域，2DPASS采用輔助多模式融合來聚合每個尺度中的圖像和點特征，然后將三維預測與融合預測對齊。與以前的跨模態對齊[17]容易污染模態特定信息不同，論文設計了一種多尺度融合到單知識提取（MSFSKD）策略，將額外知識轉移到三維模型，并保留其模態特定能力。與基于融合的方法相比，論文的解決方案具有以下更好的特性：
1）通用性：它可以輕松地與任何三維分割模型集成，只需少量的結構修改；
2） 靈活性：融合模塊僅在訓練期間用于增強3D網絡，訓練后，增強的三維模型可以在沒有圖像輸入的情況下部署；
3） 有效性：即使只有一小部分重疊的多模態數據，論文的方法也可以顯著提高性能；
3網絡結構設計
單模態方法
基于圖像
基于圖像的語義分割旨在預測輸入2D圖像的像素級標簽。FCN[19]是語義分割領域的先驅，它提出了一種基于圖像分類網絡的端到端全卷積結構。最近的工作通過探索多尺度特征學習[4,20,21]、擴展卷積[5,22]和注意力機制[7,23]取得了顯著的改進。然而，僅使圖像的方法在深度傳感方面不明確，在弱光條件下不穩定。
基于Lidar
激光雷達數據通常表示為點云。處理具有不同表示的點云有幾種主流。
1） 基于點的方法使用逐點多層感知器（MLP）近似置換不變集函數。PointNet[24]是這一領域的先驅。后來，許多研究設計了基于點的MLP[25,26]、自適應權重[27,28]和偽網格[29,30]的方法來提取點云的局部特征，或利用非局部算子[31-33]來學習長距離依賴性。然而，基于點的方法在激光雷達場景中并不有效，因?yàn)樗鼈兊牟蓸雍头纸M算法通常很耗時。
2） 基于投影的方法是非常有效的激光雷達點云方法。一般將點云投影到2D像素上，使傳統的CNN可以發揮正常作用。之前的工作通過平面投影[34-36]、球面投影[37、38]或兩者[39]將旋轉激光雷達掃描的所有點投影到2D圖像上。然而，投影不可避免地會導致信息丟失。目前，基于投影的分割方法遇到了分割精度的瓶頸。
3） 最新的工作采用了基于體素的框架，因?yàn)樗鼈兤胶饬诵屎陀行?，其中最常用的是稀疏卷積（SparseConv）[3]。與傳統的基于體素的方法（即3DCNN）直接將所有點轉換為三維體素網格相比，SparseConv僅將非空體素存儲在哈希表中，并以更高效的方式僅對這些非空體素執行卷積運算。最近，許多研究使用SparseConv來設計更強大的網絡架構。Cylinder3D[40]將原始網格體素更改為圓柱體體素，并設計非對稱網絡以提高性能。AF2-S3Net[41]應用具有不同內核大小的多個分支，通過注意力機制聚合多尺度特征。
4） 最近，出現了一種利用多表示融合方法的趨勢。這些方法結合了上述多種表示（即點、投影圖像和體素）和不同分支之間的設計特征融合。Tang等人[10]在每個稀疏卷積塊中結合逐點MLP來學習點體素表示，并使用NAS搜索更高效的架構。RPVNet[42]提出了距離點體素融合網絡，以利用來自三種表示的信息。然而，這些方法僅將稀疏和無紋理的激光雷達點云作為輸入，因此未充分利用相機圖像中的外觀和紋理。
基于多模態方法
多傳感器方法試圖融合來自兩個互補傳感器的信息，并利用攝像機和激光雷達的優勢[14、15、43、44]。RGBAL[14]將RGB圖像轉換為極坐標網格映射表示，并設計早期和中期融合策略。PointPainting[15]利用圖像的分割邏輯，并通過鳥瞰圖投影[23]或球面投影[45]將其投影到激光雷達空間，以提高激光雷達網絡性能。最近，PMF[13]利用攝像機坐標系中兩種模式的協作融合。然而，這些方法在訓練和推理階段都需要多傳感器輸入。此外，成對的多模態數據通常計算密集，在實際應用中不可用。
2DPASS

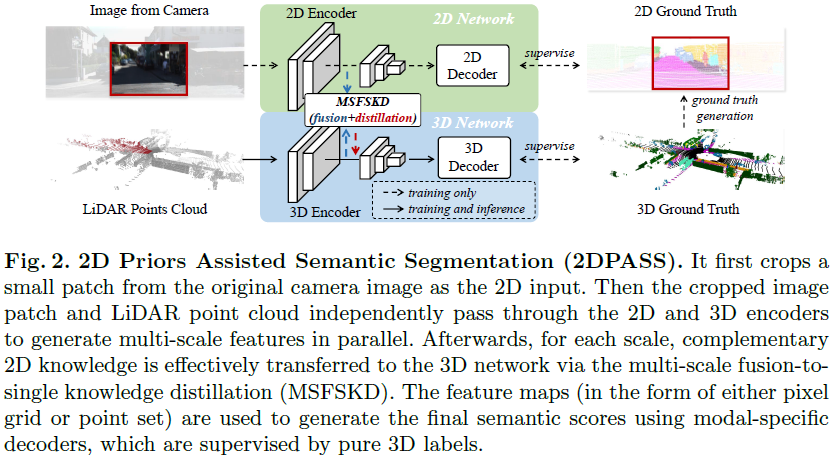

如上圖所示，2DPASS首先從原始圖像中裁剪出一小塊patch作為2D輸入。然后，裁剪后的圖像面片和激光雷達點云分別通過2D和3D編碼器，并行生成多尺度特征。然后，對于每個尺度，互補的二維知識通過多尺度融合到單知識蒸餾（MSFSKD）從而有效地轉移到三維網絡中（即充分利用紋理和顏色感知的二維先驗知識，并保留原始的三維特定知識），最后3D任務通過解碼器生成最終標簽；
如上圖所示，通過投影，2D和3D分支的預測由純3D標簽監督。在推理過程中，可以丟棄與2D相關的分支，與基于融合的方法相比，這在實際應用中有效地避免了額外的計算負擔；

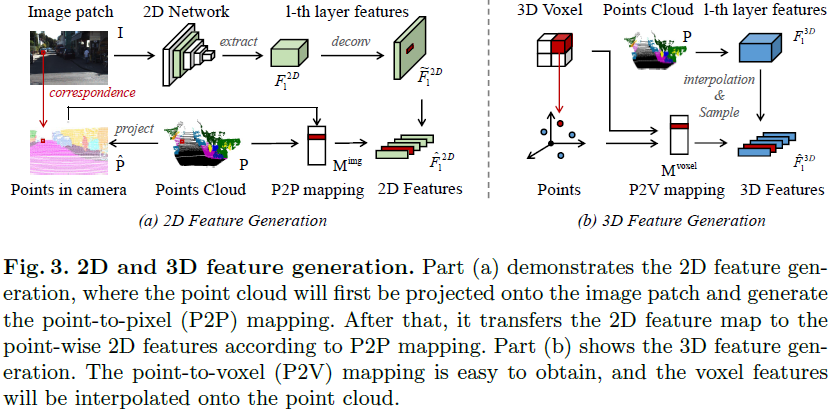

2Dencoder和3Dencoder結構如上圖所示，（a）部分演示了2D特征生成，其中點云將首先投影到圖像面片上，并生成點到像素（P2P）映射。然后，根據P2P映射將二維特征映射轉換為逐點二維特征。（b）部分顯示了三維特征生成。點到體素（P2V）映射很容易獲得，體素特征將插值到點云上。點云在圖像上的映射如下，其中K代表camera的內參，T代表外參：
MSFSKD

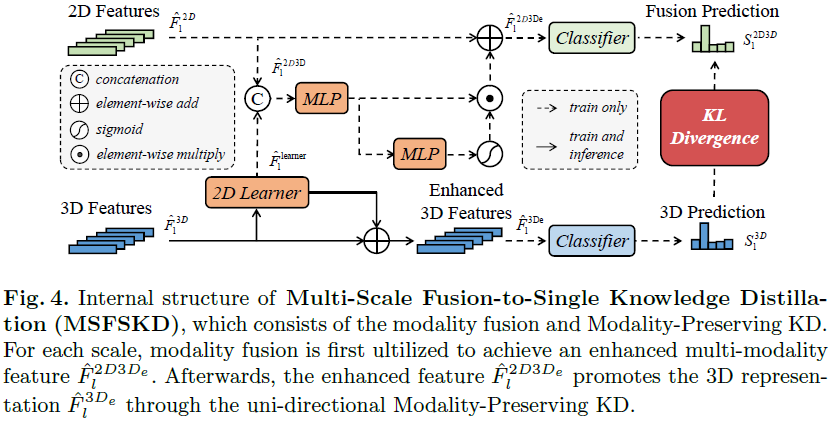

如下圖所示，MSFSKD的內部結構包括模態融合和模態保持。其中2D特征和3D特征（通過2D Learner）進行融合，并通過兩個MLP以及非線性映射對特征做點加，然后將輸出特征和原2D特征進行融合，結合classifier，輸出融合特征，3D部分則通過特征增強，結合classifier，輸出3D預測結果，并在結果層面上做蒸餾；
2D和3D結果融合的表達方式如下：
蒸餾表達如下：
4實驗結果
KITTI數據集上，語義分割結果，相同速度下，2DPASS大幅度超越PolarNet，相近性能下，2DPASS速度相比RPVNet和S3Net提升明顯；

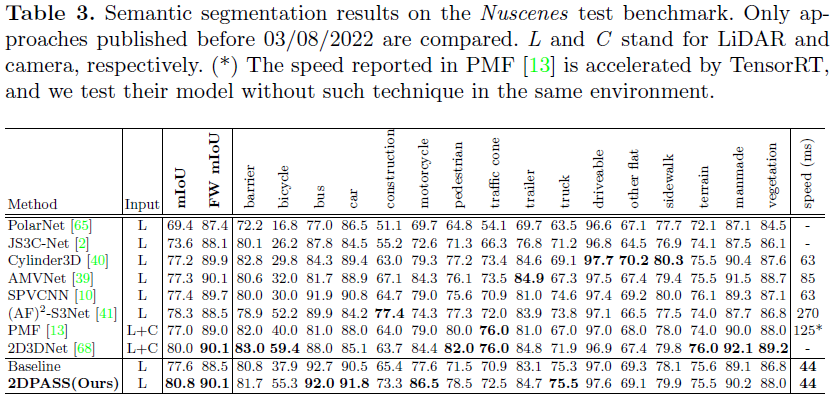

Nuscenes數據集上，性能優勢明顯：
5參考文獻
[1] 2DPASS: 2D Priors Assisted Semantic Segmentation on LiDAR Point Clouds.ECCV2022.
